產品參數
1、設備用途:主要用于電線電纜表面的繞包,如鋁塑復合帶、耐火云母帶、透明聚酯帶、麥拉帶、棉紙等。
2、主要技術參數:
2.1、適用線徑:Φ5~Φ35mm。
2.2、包帶節距:可根據線徑大小任意調節。
2.3、繞包方向: 左右可調。
2.4、收放線盤徑:Φ1250mm-Φ2500mm。
2.5、包帶轉速:2000r/min 變頻調速。
2.6、包帶頭:2頭。
2.7、最大線速度:60m/min。
2.8、設備方向:□左放右收,□右放左收。
2.9、設備顏色:按需方色板噴涂處理。
3、設備主要組成部件
3.1、250-2500mm端軸式放線架 1臺
3.2、整直臺 1臺
3.3、塔型包帶機 2臺
3.4、1600KG履帶牽引 1臺
3.5、1250-2500mm端軸式收排線架 1臺
3.6、PLC主控系統 1套

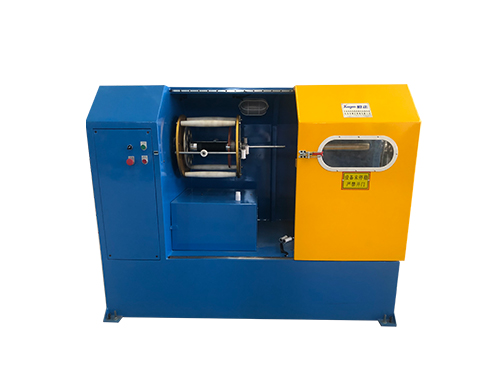

4、塔型包帶機 4.1、包帶內孔:Φ76mm
4.2、包帶桶徑:Φ300mm
4.3、包帶寬度:6-30mm
4.4、包帶桶長:300mm
4.5、包帶長度(理論值):
例一寬度6mm、厚度0.14mm三合一云母帶,總長約23437米;
例二寬度12mm、厚度0.14mm三合一云母帶,總長約11718米;
4.6、線速:
例一包帶寬度8mm三合一云母帶、線徑2mm,重疊率20%,線速30米/分;
例二包帶寬度12mm三合一云母帶、線徑5mm,重疊率20%,線速50米/分;
4.7、效率:是片狀包帶機的2倍,(整盤線將不用換帶、包帶無接頭,線速是片狀的1.3-1.5倍)
4.8、包帶盤:材質鋁合金,動平衡校正
4.9、鋁盤驅動電機:三相380V 3.7KW(冠華品牌)
4.10、包帶張力:1.5KW伺服電機控制,保證包帶大慣量加減速的穩定性及張力由滿盤到空盤保持恒定。
4.11、變頻器:三相380V 3.7KW變頻器(匯川品牌)
4.12、包帶制動:2*10KG單板剎車(臺灣威鉦品牌)
4.13、最大儲帶量:2盤
4.14、斷帶檢測:精準斷帶檢測,線速20米/分內,斷帶后線纜所牽引長度控制在250MM內,線速60米/分內,斷帶后線纜所牽引長度控制在1米內;
4.15、完帶檢測:當包帶接近用完時設備自動識別減速運行,降至低速運行,直至包帶用完剎車停機,保證包帶完整性
