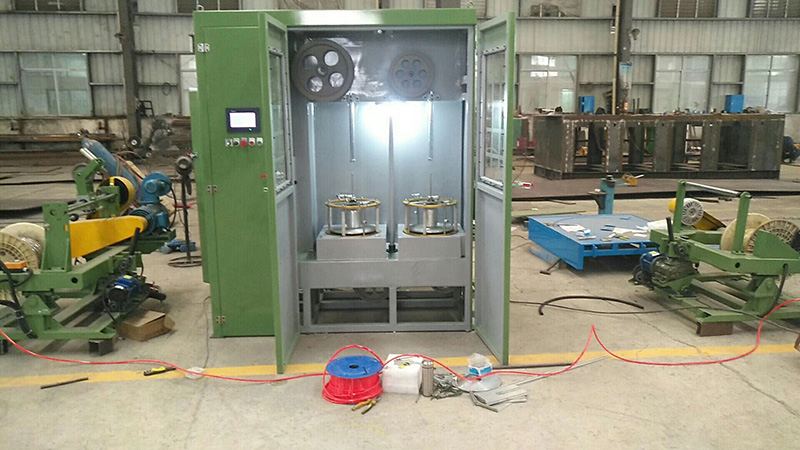

塔盤桶裝立式包帶機
塔盤桶裝立式包帶機
詳情說明 / Details
產品參數

一、設備用途:用于云母帶、紙帶、麥拉帶、透明帶、鋁箔、銅箔等材料在電線(電纜)導體(絕緣線芯)表面的高速連續繞包。

二、主要技術參數:

1、適應線徑:Φ0.95—2.76mm(單芯銅導體);Φ0.8—5mm(絞合軟導體)

2、繞包轉速:≥2000rpm

3、繞包節距:1—15mm,無級可調

4、繞包搭蓋率:5%—70%;搭蓋率誤差:≤帶寬的±2%

5、包帶寬度:5—15mm;包帶厚度:0.01-0.2mm

6、包帶形式:片式(盤狀)及塔筒狀無間斷帶材

7、包帶規格:Φ280×φ76×(筒高120mm)

8、牽引線速度:≤50m/min

9、繞包結構形式:立式并聯式

10、放線盤規格:PND500—630

11、收線盤規格:PND500—630

三、設備主要組成:

1、500-630被動放線架1臺(擺臂式)

3、雙頭立式包帶機主機1臺

4、輪式牽引裝置1套

5、500-630收排線架1臺(擺臂式)

6、PLC電氣控制系統1套

四、主要配置技術要求

1、630被動放線架1臺(擺臂式)

(1)適用線盤規格:PND500-PND630

(2)適用線盤寬度:375-475(mm) ,線盤頂針孔徑φ125mm,具體尺寸根據需方提供線盤圖紙。

(3)額定承載能力:1500Kg

(4)放線速度: ≤50m/min

(5)線盤夾緊方式:氣動夾緊。

(6)線盤升降:電動升降線盤,采用0.75KW電機(晟邦)、減速機(嘉興)、絲杠使收線端臂作上下擺動,升降線盤;

(9)被動放線張力:5KG磁粉制動器

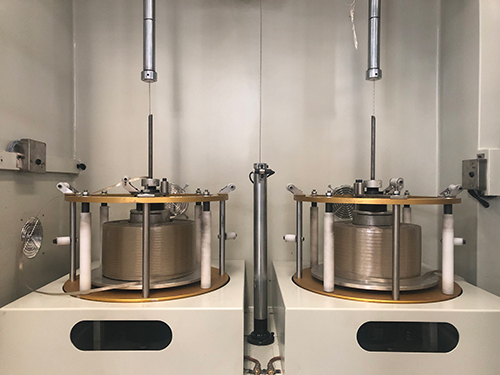

3、280型同心式立式繞包主機1臺

(1)繞包機中心孔徑Φ40(或根據設計)

(2)帶盤規格:Φ280×φ76×(筒高120mm)

(3)儲帶高度:≥400mm

(4)繞包頭最高轉速≥2000rpm

(5)包帶頭結構:同心式,塔盤式結構

(6)包帶張力:采用張力磁滯制動器控制,包帶張力自動跟蹤調節,保證從滿盤至空盤放帶張力大小一致。

(7)繞包電機:伺服電機(1.5KW)+驅動器控制 (匯川)

(10)繞包方向:具有正轉反轉功能,兩個繞包頭旋向可任意改變。

(11)繞包角度:易于調節,保證包帶搭蓋穩定。

(12)具有斷帶自動停車報警及完帶自動減速停車報警功能。

(13)帶盤剎車:電磁剎車。

(13)計米顯示:帶有光電式計米裝置,計米長度9999米,計米精度±0.3%。

(14)安全防護罩:配有對開式全封閉安全防護罩,開門停機安全聯鎖保護,操作簡便,制作精良;防護罩上設有觀察窗及安全柵欄。

(15)繞包機箱體內設有安全照明燈具。

(16)進出線端均設有導線架和導輪,導輪輪槽表面硬化拋光處理。

五、牽引機裝置

牽引裝置安裝位置合理,采用輪式,牽引動力采用1.5KW伺服電機及減速機,牽引線速度 ≤50m/min。

六、Ф500—Ф630收排線架(擺臂式)

(1)適用線盤規格:PND500-PND630

(2)適用線盤寬度:375-475(mm)

(3)額定承載能力:1500Kg

(4)收線速度:≤50m/min

(5)線盤夾緊方式:氣動夾緊。

(6)線盤升降:電動升降線盤,采用減速電機帶動絲杠使收線拖盤上下升降,升降線盤;

(7)收線動力:10N.M力矩電機驅動;

(8)排線靈活、整齊,不發生壓線現象;排線節距可無級調節,排線速度自動跟蹤收線速度,排線節距與實際移動節距相等,具有快排調整功能。

七、電氣控制

(1)電氣控制:整機采用PLC+人機界面控制系統,繞包轉速、線徑、線速、繞包節距、設備啟停等都能夠在觸摸屏上實現;可根據帶材寬度及厚度,自動調節放帶張力;能夠實現人工輸入導體直徑、帶材寬度、要求搭蓋率,程序自動計算給出節距。設備配有主控柜及操作面板,設正反點動、啟動、停車、急停開關、照明開關等。

(2)操作面板設置在繞包主機上或是獨立的懸臂式控制箱

(3)預留以太網通訊接口(西門子PLC上配置一個單獨以太網接口模塊)。

(4)本機電源為: 三相五線制, 380V(±10%), 50HZ,單相控制電壓220V。

8、電氣元件及配件要求:

(1)交流伺服電機及控制器:

(2)觸摸屏:觸摸屏西門子7寸;

(4)PLC : 西門子(smarts7-200系列);

(5)電器:主要電氣元件采用施耐德品牌;

(6)電控柜IP等級:IP54,帶有通風冷卻裝置;

(7)轉動體軸承:采用SKF或NSK;

(8)氣動元件:采用亞德客。
